Sambungan flange YH Hydraulic 4-bolt salaras karo SAE J518 lan ISO 6162-1 lan -2. Flanges dibuktèkaké sambungan bebas bocor utamané cocog kanggo ukuran sing luwih gedhe, tekanan sing luwih dhuwur, lan perakitan ing papan sing kuwat.
Sambungan port sing dawa, kayata SAE terus benang O-ring lan ISO 6149, gampang ngumpul lan menehi 6000 psi (lan luwih dhuwur) kemampuan meksa nganti ukuran 3/4 "lan 27mm (ngluwihi 3/4" lan tambahan torque).
Dibandhingake karo ukuran padha karo, Sambungan port YH Hydraulic 4-bolt flange sambungan mbutuhake torsi dhuwure murah; liyane keuntungan ing kuwat kwartal ngendi wrench clearances diwatesi.
YH Hydraulic 4-bolt flange produk dirancang kanggo nyedhiyani cara beda nyambungake tabung, selang, pipa utawa pas kanggo port SAE standar 4-bolt flange.
Flange Fittings
Kabeh fitting YH Hydraulic flange (kajaba sing duwe pola bolongan sing dipasangake persegi - kode nomenclature QS), dirancang kanggo salaras karo alur O-ring, bolongan bolt lan dimensi pola bolt saka Kode 61 utawa Kode 62 SAE J518 lan ISO 6162- 1 (Kode 61) utawa -2 (Kode 62).
Adaptor flange (Kode Q1 lan Q2), lan fitting blok flange (Kode Q1B, Q2B lan QSB) nduweni alur O-ring sing cocog karo dimensi ing SAE J518. Fitting blok flang (Kode Q1B lan Q2B) nduweni lubang kanggo bolt sing dipasang sing sesuai karo SAE J518.
Ora ana standar indhustri kanggo pola bolong pola alur blok persegi karo kode QSP lan QSB. Fitting pad flange (Kode Q1P, Q2P, lan QSP) duwe pasuryan sing rata (ora alur O-ring) lan bolongan sing dipasangake.
Aplikasi
Sambungan flange hidraulik dikembangake minangka sambungan dhuwur tekanan dhuwur. Nalika sambungan kabel berukuran gedhe mbutuhake torsi perakitan sing dhuwur banget kanggo nahan tekanan dhuwur, sambungan port flange dibagi torsi perakitan antarane pirang-pirang baut, sing sabenere mbutuhake torsi kurang. Sambungan sing dienggo ing wiyar uga ndadekake kasus pasrawungan, mligine dibandhingake ritsleting.
Ing kasunyatane, sambungan flange nyedhiyakake mancepake reresik nul sing nyebabake gampang nyambungake, nyabut lan pangopong tabung-to-tabung, tabung-kanggo-selang lan sambungan pipa. Posisi tanpa wates minangka fitur "dibangun", ing pundhi flange bisa diparingake ing sembarang sudut. Kajaba iku, sambungan flange duweni resiko sing paling dhuwur kanggo ngeculake, amarga distribusi beban penjepit liwat tutup flange. Iki ndadekake sambungan flange dadi pilihan sing ideal kanggo sambungan ujung selang mbengkok sing kena kanggo pasukan lateral sing dhuwur banget sing cenderung nyebabake melesat.
Interlock Flange Fitting
87313 perlengkapan yaiku SAE flange 3000PSI kanggo interlock. 87313 fitting kabeh digawe saka 45 baja karbon. Nanging manawa materi liyane dibutuhake, please aran gratis kanggo menehi saran. Werna kanggo 87313 perlengkapan sing kasedhiya kanggo putih, kuning, warna utawa nikel. Sampeyan bisa nemokake item pas standar ing katalog kami. Nanging kita uga nyediakake layanan OEM karo gambar, conto utawa tuntutan sing diwenehake
Rincian
√ Bagian no .: 87313 (SAE Flange 3000PSI Kanggo Interlock)
√ ukuran: ukuran standar kadhaptar ing tabel data teknis. Produksi kita uga kasedhiya kanggo ukuran liyane
√ Rincian paket: perlengkapan sing dikemas supaya karton ditutupi karo tas film plastik. Banjur dilebokake ing jero kotak sing uga dilapisi film plastik
√ Jangka panjang: FOB (Ningbo, Shanghai, Guangzhou, dll); CIF (pelabuhan negara pelanggan); lsp.
√ Pelabuhan laut paling cedhak: pelabuhan Beilun sing dumunung ing Ningbo
Gambar
Tabel Data Teknis
代号 | 法兰 尺寸 | 胶管 HOSE BORE | 尺 寸 DIMENSIONS | |||
PART NO. | FLANGE SIZE | 公 称 lengkyar DN | 乾 DASH | C | D | L |
87313-08-08 | 1/2" | 12 | 8 | 30.2 | 23.9 | 7 |
87313-12-12 | 3/4" | 20 | 12 | 38.1 | 31.7 | 7 |
87313-16-16 | 1" | 25 | 16 | 44.4 | 38 | 8.2 |
87313-20-20 | 1.1/4" | 32 | 20 | 50.8 | 43.2 | 8.2 |
87313-24-24 | 1.1/2" | 40 | 24 | 60.3 | 50.3 | 8.2 |
87313-32-32 | 2" | 50 | 32 | 71.4 | 62.2 | 9.8 |
Hydraulic Flange Couplings
87913 Fitting flange yaiku SAE standar 9000PSI sing khusus kanggo tuntutan tekanan dhuwur saka selang hidrolik. Fitting fitting digawe saka 45 baja karbon utawa stainless steel. Fitting fitting diprodhuksi dening mesin CNC sing bisa njamin tuntutan presisi sing dhuwur, toleransi kualitas, uga permukaan sing alus.
Rincian
√ Bagian no .: 87913 (SAE Flange 9000PSI Kanggo Interlock)
√ Ukuran flange kasedhiya: 1/2 '' kanggo 2 ''; kanggo ukuran liyane, hubungi kita.
√ Paket Detail: Nylon plastik + karton corrugated + kasus plywood ganda
√ Bahan: 45 baja karbon, 20 baja karbon, baja tahan karat, kuningan, paduan, dll.
√ Kauntungan kita: kualitas hidrolik; sugih persediaan; pengiriman cepet; cukup rega
Gambar
Tabel Data Teknis
代号 | 法兰 尺寸 | 胶管 HOSE BORE | 尺 寸 DIMENSIONS | |||
PART NO. | FLANGE SIZE | 公 称 lengkyar DN | 乾 DASH | C | D | L |
87913-08-08 | 1/2" | 12 | 8 | 31.8 | 23.9 | 14.3 |
87913-12-12 | 3/4" | 20 | 12 | 41.3 | 31.7 | 14.3 |
87913-16-16 | 1" | 25 | 16 | 47.6 | 38 | 14.3 |
87913-20-20 | 1.1/4" | 32 | 20 | 54 | 43.6 | 14.3 |
87913-24-24 | 1.1/2" | 40 | 24 | 63.5 | 50.8 | 14.3 |
87913-32-32 | 2" | 50 | 32 | 79.4 | 66.5 | 14.3 |
Elbow SAE Flange Fitting
Pipa flange 87942 yaiku 45 ° SAE flange 9000PSI kanggo spiral hoses, uga kanggo siji utawa loro selang hidrolik sing dienggo kawat. Fitting Flange khusus diprodhuksi ing YH Hydraulic sing nduweni barang sing apik, presisi apik, lan perawatan permukaan apik. Yen produk sing padha dibutuhake, please hubungi kita.
Rincian
√ Bagian no .: 87942 (45 ° SAE Flange 9000PSI Kanggo Spiral Hose)
√ Ukuran: saka 1/2 '' nganti 2 '' standar digawe ing pabrik kita. 1/4 '', 3/8 '' lan 3 '' uga kasedhiya kanggo ngutip lan ngasilake.
√ Prices: beda karo jumlah, istilah pangiriman, ukuran, lan liya-liyane.
√ Pelapisan: seng kuning dilapisi, putih seng dilapisi, dilapisi nikel, dilapisi krom, dll.
√ Wektu pengiriman: kurang saka 20 dina.
Gambar
Tabel Data Teknis
代号 | 法兰 尺寸 | 胶管 HOSE BORE | 尺 寸 DIMENSIONS | ||||
PART NO. | FLANGE SIZE | 公 称 lengkyar DN | 乾 DASH | C | D | L | H |
87942-08-08 | 1/2" | 12 | 8 | 31.8 | 23.9 | 14.3 | 30.5 |
87942-12-12 | 3/4" | 20 | 12 | 41.3 | 31.7 | 14.3 | 35.6 |
87942-16-16 | 1" | 25 | 16 | 47.6 | 38 | 14.3 | 37.5 |
87942-20-20 | 1.1/4" | 32 | 20 | 54 | 43.6 | 14.3 | 42.3 |
87942-24-24 | 1.1/2" | 40 | 24 | 63.5 | 50.8 | 14.3 | 46.9 |
87942-32-32 | 2" | 50 | 32 | 79.4 | 66.5 | 14.3 | 61.5 |
SAE 6000PSI Flange Connector
Perlengkapan 87613 yaiku SAE flange 6000PSI kanggo interlock sing digawe saka 45 baja karbon. 87613 perlengkapan sing cocok kanggo meksa tekanan dhuwur hose hidrolik. Fitting 87613 bisa dipilih saka 1/2 '' nganti 2 '' kang digawe karo mesin CNC sing bisa njamin persyaratan presisi sing paling dhuwur.
Rincian
√ Bagian no .: 87613 (SAE Flange 6000PSI For Interlock)
√ Advantage: Resistance corrosion, warna apik lan luster, daya tahan tinggi, presisi tinggi, kinerja dhuwur, instalasi gampang
√ Layanan OEM: kasedhiya kanggo gambar utawa conto sing kasedhiya, uga bisa ngrancang minangka syarat sampeyan.
√ Sampel: kurang saka 5pcs gratis kanggo mriksa kualitas
√ Surface treatment: zinc plated, nickel plated, chrome plated, hot-dip galvanized
Gambar
Tabel Data Teknis
代号 | 法兰 尺寸 | 胶管 | 尺 寸 | |||
PART NO. | FLANGE SIZE | Hose Bore | DIMENSI | |||
公 称 lengkyar DN | 乾 DASH | C | D | L | ||
87613-08-08 | 1/2" | 12 | 8 | 31.8 | 23.9 | 7.9 |
87613-12-12 | 3/4" | 20 | 12 | 41.3 | 31.7 | 8.9 |
87613-16-16 | 1" | 25 | 16 | 47.6 | 38 | 9.6 |
87613-20-20 | 1.1/4" | 32 | 20 | 54 | 43.6 | 10.4 |
87613-24-24 | 1.1/2" | 40 | 24 | 63.5 | 50.8 | 12.7 |
87613-32-32 | 2" | 50 | 32 | 79.4 | 66.5 | 12.7 |
Pipa Elbow Karet
87692 Fitting flange 90 ° SAE flange 6000PSI for hose spiral, siji hose braided wire, two hose braided wire, etc. 87692 Fitting flange are forged before put into precisely manufacture. Perlengkapan 87692 kasedhiya kanggo ukuran selang saka 1/2 '' nganti 2 ''. Kita uga bisa ngasilake ukuran liya minangka gambar utawa conto pelanggan.
Rincian
√ Bagian no .: 87692 (90 ° SAE Flange 6000PSI For Spiral Hose)
√ Artikel terkait: 87392 (3000PSI); 87992 (9000PSI); 87642 (sikut 45 sikut); 87612 (Jenis lurus)
√ Bahan: 45 baja karbon; Baja ringan; stainless steel
√ Pelapisan: seng dilapisi (putih, kuning, warni); chrome-plated; nikel dilapisi
√ Wektu pengiriman: kurang saka 10 dina amarga item kasebut ana ing stok kanggo jumlah gedhe
Gambar
Tabel Data Teknis
代号 | 法兰 尺寸 | 胶管 | 尺 寸 | ||||
PART NO. | FLANGE SIZE | Hose Bore | DIMENSI | ||||
公 称 lengkyar DN | 乾 DASH | C | D | L | H | ||
87692-08-08 | 1/2" | 12 | 8 | 31.8 | 23.9 | 7.9 | 49 |
87692-12-12 | 3/4" | 20 | 12 | 41.3 | 31.7 | 8.9 | 63.9 |
87692-16-16 | 1" | 25 | 16 | 47.6 | 38 | 9.6 | 76 |
87692-20-20 | 1.1/4" | 32 | 20 | 54 | 43.6 | 10.4 | 87.9 |
87692-24-24 | 1.1/2" | 40 | 24 | 63.5 | 50.8 | 12.7 | 103 |
87692-32-32 | 2" | 50 | 32 | 79.4 | 66.5 | 12.7 | 124 |
Stainless Steel Hydraulic Fittings
87611one fitting pieces are SAE flange 6000PSI for one or two-wire integral fittings. Ukuran saka 08 nganti 32 dilakoni ing saben produksi YH. 87611 fitting piece is 87611 fittings crimped with 00210 or 00110 ferrules by ferrule crimping machines. Kualitas apik bahan dilebokake menyang produk supaya produk berkualitas apik bisa dipesthekake. Siji-sijine peralatan sing diprodhuksi dening mesin CNC kanggo ngontrol tuntutan presisi sing dhuwur.
Rincian
√ Bagian no .: 87611one piece (SAE Flange 6000PSI For One Or Two-wire Integral Fitting)
√ Bahan: perlengkapan bakal teka ing 45 baja karbon; ferrules ana ing baja entheng (20 baja karbon)
√ Jenis Ferrule: 00210 (ferrule kanggo rong selang kawat braided); 00110 (ferrules kanggo selang kawat kawat); 03310 (ferrules kanggo siji utawa rong selang kawat braided)
√ Sampel: kurang saka rong set gratis kanggo mriksa kualitas
Gambar
Tabel Data Teknis
代号 | 法兰 尺寸 | 胶管 | 尺 寸 | |||
PART NO. | FLANGE SIZE | Hose Bore | DIMENSI | |||
公 称 lengkyar DN | 乾 DASH | C | D | L | ||
87611-08-08 piece | 1/2" | 12 | 8 | 31.8 | 23.9 | 7.9 |
Piece 87611-12-12 | 3/4" | 20 | 12 | 41.3 | 31.7 | 8.9 |
87611-16-16 | 1" | 25 | 16 | 47.6 | 38 | 9.6 |
87611-20-20one | 1.1/4" | 32 | 20 | 54 | 43.6 | 10.4 |
Piece 87611-24-24 | 1.1/2" | 40 | 24 | 63.5 | 50.8 | 12.7 |
87611-32-32one piece | 2" | 50 | 32 | 79.4 | 66.5 | 12.7 |
9000PSI Spiral Hose Fitting
87912 Fitting flange SAE flange 9000PSI for one wire, two wire and hose spiral. Fitting fitting wis diproduksi nganti pirang-pirang taun. Supaya kita entuk biaya paling murah kanggo ngasilake ukuran lengkap fitting gulungan. Uga ukuran lengkap banget sing disimpen minangka produk saham sing dipilih lan cepet dikirim.
Rincian
√ Bagian no .: 87912 (SAE Flange 9000PSI For Spiral Hose)
√ Bahan: 45 baja karbon, stainless steel, dll.
√ ukuran: ukuran standar ditampilake ing tabel data teknis; liyane minangka saben panjalukan pelanggan.
√ Surface treatment: seng dilapisi, dilapisi nikel, dilapisi krom, galvanis panas-dipanggang, dll.
√ Istilah pembayaran: 30% TT ing advance, 70% TT sadurunge kiriman; minangka invoice ngandika
√ Istilah term: kasedhiya kanggo FOB, CIF, CFR, Ex-work
Gambar
Tabel Data Teknis
代号 | 法兰 尺寸 | 胶管 | 尺 寸 | |||
PART NO. | FLANGE SIZE | Hose Bore | DIMENSI | |||
公 称 lengkyar DN | 乾 DASH | C | D | L | ||
87912-08-08 | 1/2" | 12 | 8 | 31.8 | 23.9 | 14.3 |
87912-12-12 | 3/4" | 20 | 12 | 41.3 | 31.7 | 14.3 |
87912-16-16 | 1" | 25 | 16 | 47.6 | 38 | 14.3 |
87912-20-20 | 1.1/4" | 32 | 20 | 54 | 43.6 | 14.3 |
87912-24-24 | 1.1/2" | 40 | 24 | 63.5 | 50.8 | 14.3 |
87912-32-32 | 2" | 50 | 32 | 79.4 | 66.5 | 14.3 |
SAE Flange Interlock Fittings
87993 fitting fitting yaiku SAE flange 9000PSI kanggo interlock. Ukuran saka 08 kanggo 32 ditawakake ing YH Hydraulic. Perlengkapan pipa sing dilapisi karo seng umum sadurunge dilebokake menyang paket. Minangka prodhuk profesional, YH ngontrol kualitas lan larang uga kanggo sawetara taun. Supaya bisa ngasilake perlengkapan flange kualitas apik lan adol ing harga murah kanggo pelanggan.
Rincian
√ Bagian no .: 87993 (90 ° SAE Flange 9000PSI Kanggo Interlock)
√ Merk: YH merek kita nanging kanggo ngekspor produk, kita ora ninggalake tandha ing saben produk kajaba customer dibutuhake.
√ Wektu pengiriman: kurang saka 10 dina.
√ Rincian paket: karton beralur dengan plastik plastik nilon, kasus plywood ganda
√ Layanan berorientasi kustom: gawé miturut gambar utawa conto sing ditawakake
√ Advantage: Cepet pengiriman wektu; profesional ing fitting produksi flange; kualitas dikontrol; cukup harga
Gambar
Tabel Data Teknis
代号 | 法兰 尺寸 | 胶管 HOSE BORE | 尺 寸 DIMENSIONS | ||||
PART NO. | FLANGE SIZE | 公 称 lengkyar DN | 乾 DASH | C | D | L | H |
87993-08-08 | 1/2" | 12 | 8 | 31.8 | 23.9 | 14.3 | 40.5 |
87993-12-12 | 3/4" | 20 | 12 | 41.3 | 31.7 | 14.3 | 71.5 |
87993-16-16 | 1" | 25 | 16 | 47.6 | 38 | 14.3 | 78.5 |
87993-20-20 | 1.1/4" | 32 | 20 | 54 | 43.6 | 14.3 | 90.5 |
87993-24-24 | 1.1/2" | 40 | 24 | 63.5 | 50.8 | 14.3 | 105 |
87993-32-32 | 2" | 50 | 32 | 79.4 | 66.5 | 14.3 | 124 |
Spiral Hose Flange Fitting
Perlengkapan 87642 yaiku 45 derajat sikut SAE flange 6000PSI sing digunakake ing siji, loro utawa spiral hoses. Ukuran lengkap saka 1/4 '' nganti 3 '' diprodhuksi ing pabrik kita nganti pirang-pirang taun. Rincian dituduhake ing ngisor iki kanggo referensi. Mangga ora ragu-ragu maringi pituturake karo komentar utawa syarat sampeyan.
Rincian
√ Bagian no .: 87642 (45 ° SAE Flange 6000PSI Kanggo Spiral Hose)
√ Fitur Fitting: Resistance korosi, warna apik lan luster, daya tahan dhuwur, presisi tinggi, kinerja tinggi; gampang instalasi
√ Layanan OEM: kasedhiya kanggo conto utawa gambar prodhuksi; Desain karo syarat sing diwenehake.
√ Ukuran: ukuran populer ditampilake ing tabel data teknis; ukuran liyane perlu tuntutan rinci.
√ Surface treatment: seng dilapisi; Chrome dilapisi; nikel berlapis; panas-dip galvanis
Gambar
Tabel Data Teknis
代号 | 法兰 尺寸 | 胶管 HOSE BORE | 尺 寸 DIMENSIONS | ||||
PART NO. | FLANGE SIZE | 公 称 lengkyar DN | 乾 DASH | C | D | L | H |
87642-08-08 | 1/2" | 12 | 8 | 31.8 | 23.9 | 7.9 | 24.7 |
87642-12-12 | 3/4" | 20 | 12 | 41.3 | 31.7 | 8.9 | 31.8 |
87642-16-16 | 1" | 25 | 16 | 47.6 | 38 | 9.6 | 34 |
87642-20-20 | 1.1/4" | 32 | 20 | 54 | 43.6 | 10.4 | 39.4 |
87642-24-24 | 1.1/2" | 40 | 24 | 63.5 | 50.8 | 12.7 | 45.5 |
87642-32-32 | 2" | 50 | 32 | 79.4 | 66.5 | 12.7 | 52.7 |
SAE Interlock Flange Fitting
Perlengkapan 87643 khusus kanggo 45 derajat SAE 6000PSI kanggo selang interlock SAE 100R15. Kita SAE flange 6000PSI apik ing kualitas lan competitive ing prices. We offer layanan OEM lan ODM miturut kebutuhan sampeyan. Mangga deleng katalog kita ing situs web kanggo rincian fitting populer.
Rincian
√ Bagian no .: 87643 (45 ° SAE Flange 6000PSI Kanggo Interlock)
√ Related items: 87641 (kanggo siji utawa rong selang baja kawat baja); 87642 (kanggo siji, loro utawa kanggo kawat baja braided selang)
√ Nambani lumahing: seng kuning galvanis, seng ireng, seng gratis Cr6, nikel
√ Ukuran sing kasedhiya: saka 1/8 '' kanggo 3 ''
√ Aplikasi: sing akeh digunakake ing sistem hidraulik lan fluida sing nyawiji saka mesin, ladang minyak, tambang, bangunan, transportasi, pangan lan industri liyane.
Gambar
Tabel Data Teknis
代号 | 法兰 尺寸 | 胶管 HOSE BORE | 尺 寸 DIMENSIONS | ||||
PART NO. | FLANGE SIZE | 公 称 lengkyar DN | 乾 DASH | C | D | L | H |
87643-08-08 | 1/2" | 12 | 8 | 31.8 | 23.9 | 7.9 | 24.7 |
87643-12-12 | 3/4" | 20 | 12 | 41.3 | 31.7 | 8.9 | 31.8 |
87643-16-16 | 1" | 25 | 16 | 47.6 | 38 | 9.6 | 34 |
87643-20-20 | 1.1/4" | 32 | 20 | 54 | 43.6 | 10.4 | 39.4 |
87643-24-24 | 1.1/2" | 40 | 24 | 63.5 | 50.8 | 12.7 | 45.5 |
87643-32-32 | 2" | 50 | 32 | 79.4 | 66.5 | 12.7 | 52.7 |
JIS Flange Fittings
88112 punika fitting flange JIS kanggo selang spiral. JIS flange yaiku sistem flens digawe dening Jepang. Flange jenis iki kalebu akeh spesifikasi kaya SOP, SPH, Flange buta, flange plate flange gandheng gandheng, dll. Fitting YH 88112 cocok kanggo kabeh flanges iki. Lan bisa ketemu tuntutan tekanan dhuwur.
Rincian
√ Bagian no.:88112(JIS Flange Fitting For Spiral Hose)
√ Bahan: baja karbon; stainless steel; kuningan, liyane
√ Standar: Standar produksi pemenang; liyane sing ditrima
√ Sampel: kurang saka 5pcs gratis miturut kondisi stock; Barang-barang sing diproduksi ulang perlu pirang dina kanggo rampung.
√ Kapasitas: 20 dina kanggo barang sing diproduksi maneh. FOB (Ningbo) lan CIF (port pelanggan) umum ditampa.
Gambar
Tabel Data Teknis
代号 | 法兰 尺寸 | 胶管 HOSE BORE | 尺 寸 DIMENSIONS | |||
PART NO. | FLANGE SIZE | 公 称 lengkyar DN | 乾 DASH | C | D | L |
88112-10-10 | 5/8" | 16 | 10 | 34.2 | 27.8 | 6.7 |
Remark: Pérangan ing njero meja uga cocok kanggo selang hidrolik sing dienggo |
Interlock Strengthen Fittings
87613L diperkuat kanggo fitting SAE flange 6000PSI flange. Fitting iki umum diproduksi kanthi ukuran gedhe amarga tuntutan tekanan dhuwur banget. Fitting 87613L rampung kanthi presisi sing sampurna, permukaan sing lancar lan toleransi sing dibutuhake
Rincian
√ Bagian no .: 87613L (SAE Flange 6000PSI Kanggo Interlock Strengthen)
√ Proses: langkah saka pemotongan materi kanggo pengepakan rampung ing pabrik YH.
√ Kauntungan: Pabrik rega; kualitas kontrol; layanan cepet
√ Bahan mentahan punched
Gambar
Tabel Data Teknis
代号 | 法兰 尺寸 | 胶管 HOSE BORE | 尺 寸 DIMENSIONS | |||
PART NO. | FLANGE SIZE | 公 称 lengkyar DN | 乾 DASH | C | D | L |
87613L-20-20 | 1.1/4" | 32 | 20 | 54 | 43.6 | 10.4 |
87613L-24-24 | 1.1/2" | 40 | 24 | 63.5 | 50.8 | 12.7 |
87613L-32-32 | 2" | 50 | 32 | 79.4 | 66.5 | 12.7 |

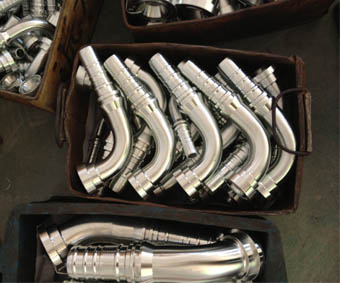

6000PSI Fitting Flange Tinggi
Seri 87692-16-12H yaiku siklus gulung dawa sikut sing dimensi dhuwur sing dibutuhake dening pelanggan kanggo aplikasi khusus. Crimped karo ferrules, jinis iki kanggo siji utawa loro selang baja kawat baja kanggo nggawe rakitan. Fitting YH bisa ketemu standar produksi Winner sing kondhang ing lapangan hidrolik.
Rincian
√ Part no .: 87692-16-12H (90 degrees SAE 6000PSI Flange Fitting For Spiral Hose; Flange Size: 1 ''; Hose Size: 3/4 '')
√ Fitur: ukuran spesial ing dawa sing dawa
√ Advantage: kualitas apik karo harga murah
√ Simpenan: akeh item sing disimpen minangka produk saham sing bisa nyepetake wektu pengiriman
√ Sampel: kurang saka 5pcs gratis
√Shipping term: FOB; CIF; CFR; FCA
Gambar
Tabel Data Teknis
PART NO. | FLANGE SIZE | Hose Bore | DIMENSI | ||||
DN | DASH | C | D | L | H | ||
87692-16-12 H = 100 | 1" | 20 | 12 | 47.6 | 38 | 9.6 | 100 |
87692-16-12 H = 150 | 1" | 20 | 12 | 47.6 | 38 | 9.6 | 150 |
3000PSI Flange Special Fitting
Seri 87692-16-12H yaiku siklus gulung dawa sikut sing dimensi dhuwur sing dibutuhake dening pelanggan kanggo aplikasi khusus. Crimped karo ferrules, jinis iki kanggo siji utawa loro selang baja kawat baja kanggo nggawe rakitan. Fitting YH bisa ketemu standar produksi Winner sing kondhang ing lapangan hidrolik.
Rincian
√ Part no .: 87692-16-12H (90 degrees SAE 6000PSI Flange Fitting For Spiral Hose; Flange Size: 1 ''; Hose Size: 3/4 '')
√ Fitur: dimensi khusus ing long drop√ Advantage: kualitas paling apik karo harga murah
√ Simpenan: akeh item sing disimpen minangka produk saham sing bisa nyepetake wektu pengiriman
√ Sampel: kurang saka 5pcs gratis
√ Jangka panjang: FOB; CIF; CFR; FCA
Gambar
Tabel Data Teknis
PART NO. | FLANGE SIZE | Hose Bore | DIMENSI | ||||
DN | DASH | C | D | L | H | ||
87692-16-12 H = 100 | 1" | 20 | 12 | 47.6 | 38 | 9.6 | 100 |
87692-16-12 H = 150 | 1" | 20 | 12 | 47.6 | 38 | 9.6 | 150 |
